HDMI Conversor a RJ45 100M 4K 30Hz Transmisor/Receptor - HG374

HG374
Marca: Vitecom

HDMI Conversor a RJ45 100M 4K 30Hz Transmisor/Receptor - HG374

• Compatible: HDCP1.4
• Entrada: TX: HDMIX 1
• Nombre: Cable de red único HDMI de 100 metros
• Salida: TX: HDMIX 1, RX: HDMIX 1
• Color: Negro
• Material: Metálico
• Tamaño: 82x43,5x23,5 mm
• Resolución: 4K
• Embalaje: Caja blanca + juego de tarjetas
• Frecuencia de actualización: 30 Hz
• Peso: 320
• Accesorios: Fuente de alimentación 5V1A x2; manual del producto x1
• Función: La señal HDMI se transmite a 100 metros a través de un solo cable de red

EXTENSOR HDMI

Manual del usuario

Extensor HDMI sobre un solo cable Cat5e/6 (100M)

(Ultra HD 4Kx2K)

¡Lleva la alta definición a tu vida!

Las imágenes y los parámetros técnicos involucrados son solo para tu referencia. En cuanto a circunstancias específicas, por favor, consulta el producto real.

1.0 Introducción

El extensor HDMI 4K 100M utiliza un solo cable Cat5e/6 (recomendado) en lugar de un cable HDMI, puedes extender la señal 4K a 100 metros. El propósito del extensor es lograr una transmisión de señal de larga distancia con cables de bajo costo.

2.0 Características

1. Transmisión de señal: se conectan cables Cat5e o Cat-6 (recomendados) de hasta 100

metros en lugar de cables HDMI entre TX y RX

Extensor;

Compatible con HDMI1.4v;
3. Admite resolución de entrada/salida:
4Kx2K a 30 Hz/1080p/1080i/720p/576p/576i/480p/480i;

Admite CEC;
Admite formatos de audio:
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;

6. Sin pérdida de calidad;

7. Se instala en minutos;

8. Necesita una fuente de alimentación de 5 V CC/1 A.

3.0 Accesorios de embalaje

Al desembalar por primera vez el extensor, compruebe que se incluyen los siguientes elementos:

1. Transmisor HDMI -------------------1 unidad

2. Receptor HDMI ----------------------1 unidad

3. Fuente de alimentación-------------------------2 unidades

4. Manual del usuario--------------------------1 unidad

4.0 Especificaciones

Longitud del cable CAT-6 entre el transmisor y el receptor----------------------------------------Hasta 100 metros

Entrada/salida HDMI---------------------------------------------------4Kx2K/1080p/1080i/720p/576p/576i/480p/480i

Formato de audio compatible -----------------------------------DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

Ancho de banda máximo-------------------------------------------------------------------------------------------340 MHz

Velocidad de transmisión máxima Velocidad de transmisión----------------------------------------------------------------------------------------------------------10,2 Gbps

Señal de vídeo de entrada -------------------------------------------------------------------------------------------0,5~1,5 voltios p-p

Señal DDC de salida-------------------------------------------------------------------------------------------5 voltios p-p (TT1L)

Distancia del cable HDMI de entrada/salida-------------------------------------------≤15 m Cable HDMI estándar AWG26

Corriente máxima de funcionamiento------------------------------------------------------------------------------------------800 mA

Formato del adaptador de corriente ------------------------------------Entrada: CA (50 HZ, 60 HZ) 100 V-240 V; Salida: DC5V/1A

Rango de temperatura de funcionamiento------------------------------------------------------------------------------ (-15 a +55℃)

Rango de humedad de funcionamiento------------------------------------------------------------5 a 90%RH (sin condensación)

Dimensiones (L x An x Al)----------------------------------------------------------------------------------------82x43.5x23.5mm

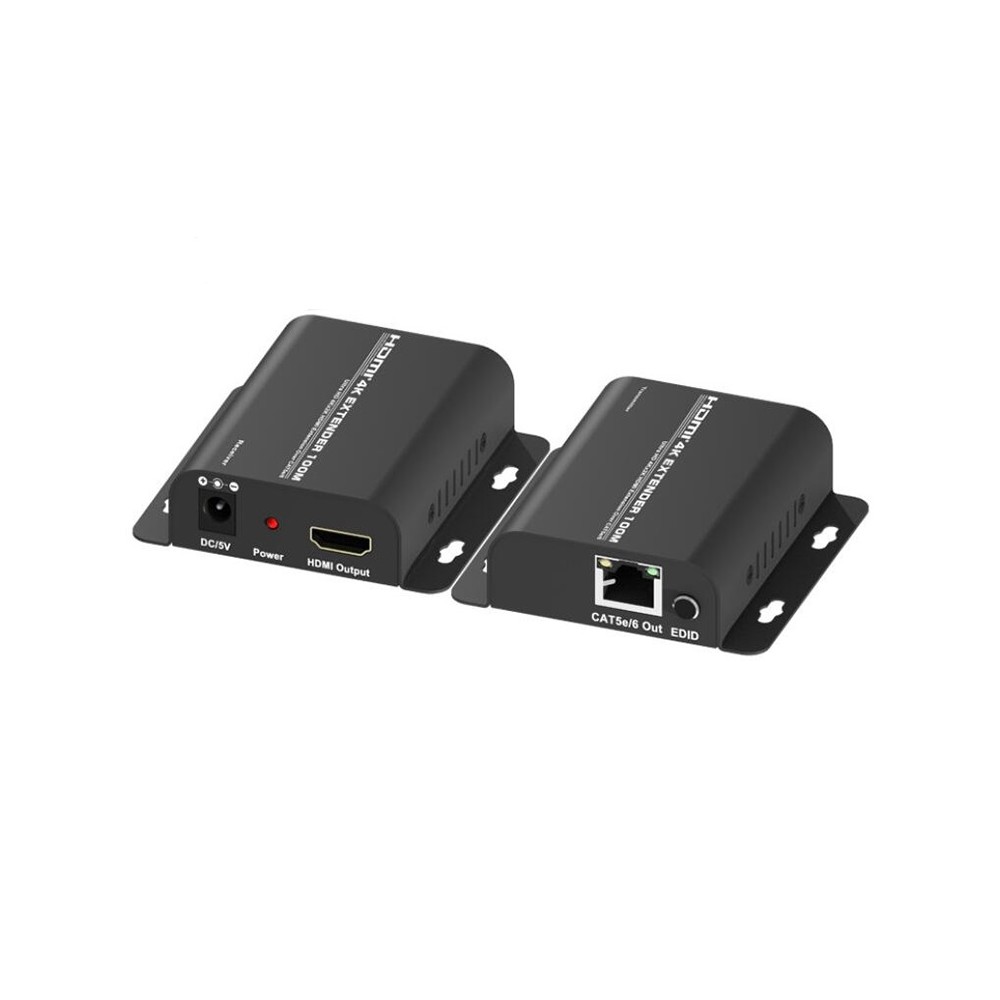

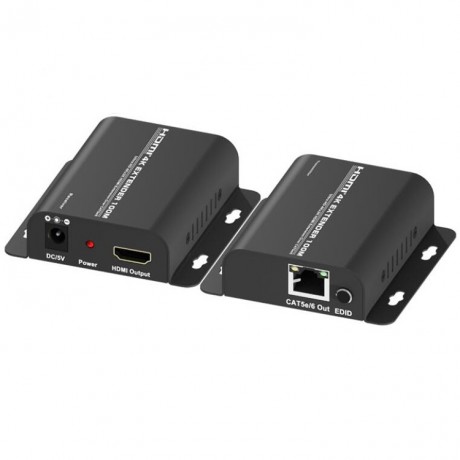

5.0 Descripciones del panel

Estudie los dibujos del panel a continuación y familiarícese con las entradas de señal, las salidas y los requisitos de energía.

Panel del transmisor

Estado --------------------------Indicador de estado de alimentación/HDMI

Entrada HDMI -------------------------------------Puerto de entrada HDMI

DC/5V--------------------------------------Puerto de entrada de alimentación de CC

EDID--------------------------------------------Interruptor de resolución

Cat5e/6 -----------------------------Puerto de salida de cable de red

Panel del receptor

Estado -------------------------Indicador de estado de alimentación/HDMI

Salida HDMI -------------------------------Puerto de salida HDMI

DC/5V-------------------------------------Puerto de entrada de alimentación de CC

Cat5e/6 ------------------------------Puerto de entrada de cable de red

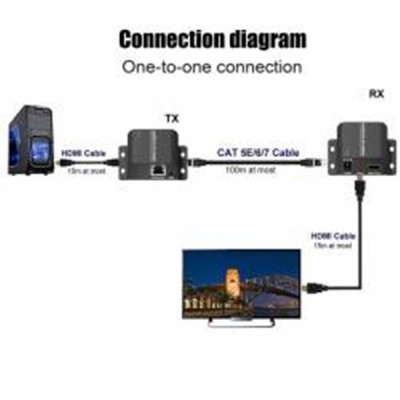

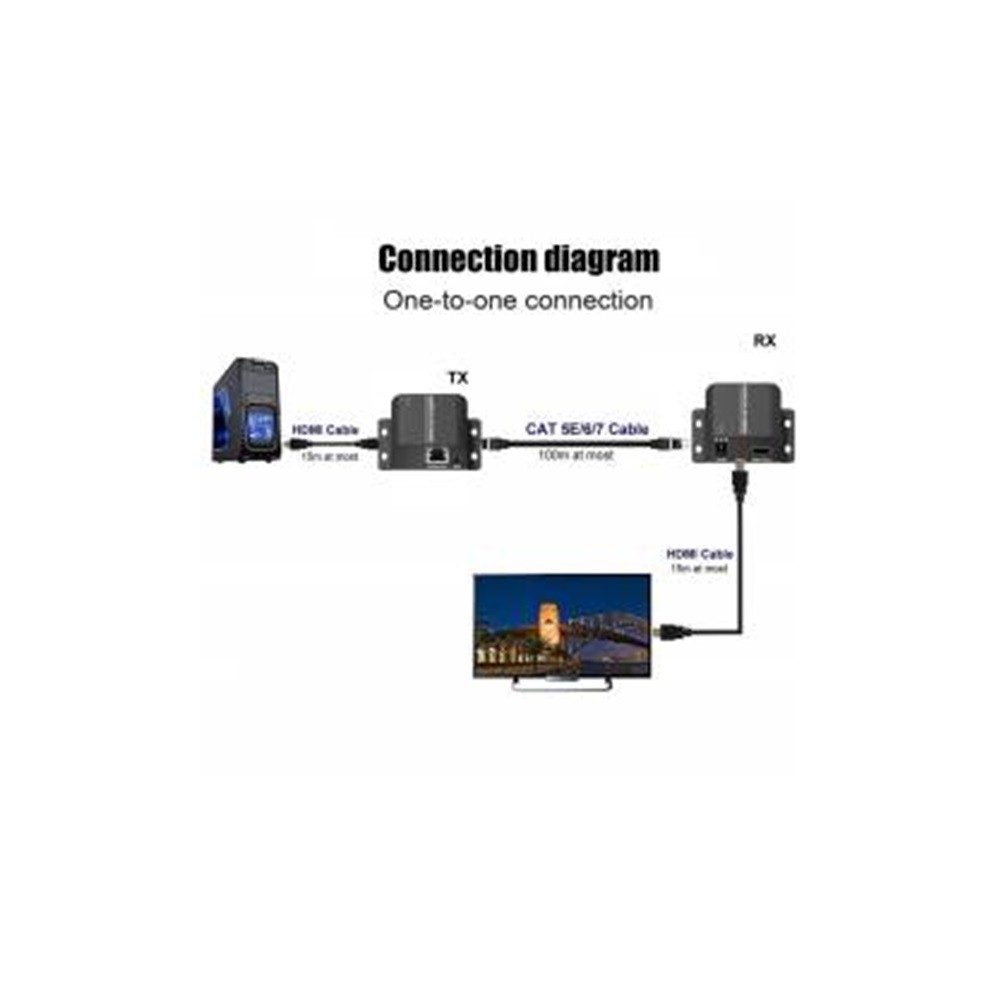

6.0 Conectar y operar

6.01 Conecte el dispositivo fuente con el transmisor mediante un cable HDMI (máximo = 10 M).

6.02 Conecte el dispositivo de visualización con el receptor mediante un cable HDMI (máximo = 10 M).

6.03 Conecte el TX con el RX mediante un cat5e/6 (máximo = 100 M).

6.04 Conecte la fuente de alimentación al TX y al RX.

6.05 Indicador LED: Cuando se recibe una señal para que funcione, se enciende la luz azul fija.

7.0 Instalación y precauciones

Para evitar descargas eléctricas, daños al producto y para proteger su seguridad, tenga en cuenta lo siguiente:

Conecte o desconecte los cables de señal lentamente y no los conecte, desconecte ni agite con frecuencia.
El equipo no debe colocarse bajo el sol, la lluvia ni en entornos húmedos o sin ventilación.
No se deben colocar elementos líquidos sobre el equipo.
No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
No inserte objetos metálicos u otros objetos en el equipo además de conectar los cables a los puertos.
No destruya el equipo usted mismo; debe ser mantenido por personal de mantenimiento profesional.
